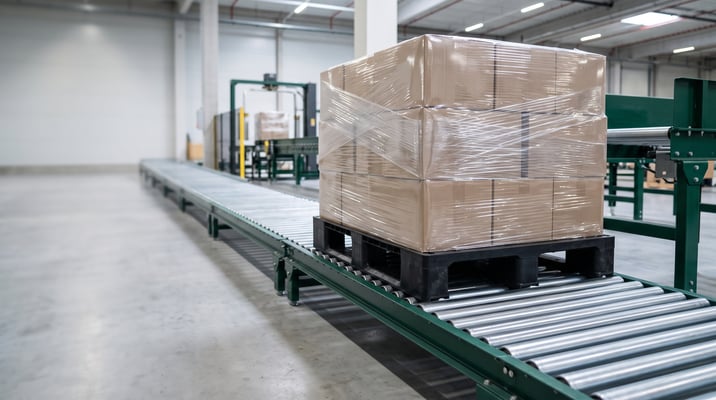

Transportadores de pallets: cómo validar la tarima en línea

Para validar una tarima en transportadores de pallets hay que revisar cómo se comporta su base sobre un apoyo que se mueve y que no es continuo. En piso, la tarima descansa sobre toda su superficie. En rack, se apoya en los largueros. En un transportador, los puntos de contacto cambian a lo largo del recorrido, y esa diferencia es la que decide si la carga avanza o se detiene.

Es un caso distinto del que resolvimos en la guía de tarimas compatibles con rack selectivo. Allí el dato central era la capacidad de carga en rack. Aquí el dato central es la geometría de la base y su relación con el equipo, y no aparece casi nunca en la ficha técnica que entrega un proveedor.

Qué son los transportadores de pallets y qué datos pedir al integrador

Un transportador de pallets es el equipo que desplaza tarimas cargadas entre puntos fijos de la operación —recepción, paletizado, envoltura, almacén, andén— sin que intervenga un montacargas en cada tramo. Los tipos que se encuentran con más frecuencia en una línea son tres:

• Transportador de rodillos. La tarima avanza apoyada sobre rodillos transversales al sentido de la marcha. Es el más común y el más sensible a la geometría de la base.
• Transportador de cadenas. La tarima avanza sobre dos o tres cadenas paralelas al sentido de la marcha. Exige patines continuos en esa misma dirección.
• Transportador de tablillas o banda. La superficie de apoyo es prácticamente continua, por lo que es el menos exigente en cuanto a la base, aunque conserva requisitos de peso y dimensión.

Esto no es lo mismo que un sistema AS/RS. Si lo que está evaluando es almacenamiento automatizado con transelevadores o shuttles, el punto de partida es otro y está tratado en nuestro artículo sobre almacenamiento automatizado y tarimas. Aquí hablamos del transporte continuo entre estaciones.

Antes de comparar tarimas, pida a su integrador —o al área de mantenimiento, si el equipo ya está instalado— estos seis datos por escrito:

1. Tipo de transportador en cada tramo del recorrido. Una misma línea puede combinar rodillos y cadenas.
2. Separación entre rodillos o entre cadenas (paso), en milímetros.
3. Ancho útil y altura de transferencia del equipo.
4. Sentido de avance de la tarima en cada tramo: ¿entra por el lado largo o por el lado corto?
5. Capacidad de carga del transportador por unidad y dinámica admisible.
6. Puntos de transferencia: giros, desviadores, topes, elevadores y cambios de nivel, que son donde se concentran los atascos.

Si alguno de estos datos no está disponible, la evaluación de la tarima queda incompleta. No es un detalle administrativo: sin el paso entre rodillos y el sentido de avance no se puede anticipar cómo se comportará una base determinada.

Superficie de apoyo, separación de rodillos y base de la tarima

Aquí está el punto técnico que decide la mayoría de los casos.

La orientación de los patines respecto al sentido de avance. En un transportador de rodillos, la tarima necesita superficies de apoyo que crucen los rodillos, es decir, perpendiculares al eje de estos y paralelas al sentido de avance. Si los patines corren en la misma dirección que los rodillos, la base cae en los huecos entre uno y otro y la tarima se traba. En un transportador de cadenas ocurre lo contrario: los patines deben coincidir con la posición de las cadenas y correr en paralelo a ellas.

La consecuencia práctica es que una tarima puede ser apta para un tramo de su línea y no para el siguiente, y que girar la tarima 90° en un desviador puede cambiar por completo su comportamiento. Por eso el sentido de avance por tramo es un dato que hay que pedir, no suponer.

El número de apoyos simultáneos. Un criterio habitual en manejo de materiales es que la base de la tarima permanezca apoyada sobre un mínimo de rodillos en todo momento del recorrido, para que nunca quede en voladizo entre dos puntos. Ese mínimo depende del paso del equipo y de la longitud del patín. Confirme con su integrador cuál aplica a su instalación en lugar de asumir un número general.

El tipo de base. Es el dato que más veces falta en la cotización. Conviene pedir explícitamente si la tarima tiene:

• Base cerrada o de superficie continua, que reparte el contacto a lo largo de todo el recorrido.
• Base con patines o largueros, indicando cuántos, en qué dirección corren y con qué separación entre ellos.
• Base de tacos, indicando la distribución, porque los puntos de apoyo son discretos y su comportamiento sobre rodillos es distinto.

El catálogo de GT+plastics incluye modelos con configuraciones de base distintas, y esa diferencia es la que hay que contrastar contra su equipo. No pida una recomendación de modelo antes de tener los datos del transportador: la elección depende de ellos, no al revés.

La condición de la pieza. Una base con deformación acumulada, con rebabas o con residuo adherido se comporta distinto de una pieza nueva, aunque la ficha sea la misma. Las prácticas de revisión y acomodo que mantienen esa condición están en nuestro artículo sobre manejo de tarimas para almacenamiento.

Documentar carga, dimensiones, recorrido y ambiente

La tarima no viaja sola: viaja cargada. Lo que recorre el transportador es el conjunto, y es el conjunto el que hay que documentar antes de pedir cotizaciones comparables.

Carga. Peso total de la tarima cargada, distribución del peso sobre la superficie y si la carga está centrada o desplazada. Una carga concentrada en un extremo cambia el comportamiento en las transferencias.

Dimensiones. Medida nominal y medida real de la tarima, altura del conjunto cargado y escuadría. Las dimensiones son también lo que determina si la unidad pasa por el ancho útil y bajo los gálibos del recorrido; el criterio general para elegirlas está en medidas de palets, aunque la capacidad de carga nunca se deduce de la medida.

Recorrido. Tramos, longitud total, velocidad, número de arranques y paros, giros, cambios de nivel y acumulación. La acumulación importa porque cuando las tarimas se tocan entre sí aparecen esfuerzos laterales que no existen en marcha libre.

Ambiente. Temperatura de operación, humedad, presencia de condensación, y si la línea atraviesa cámara fría o zona de lavado. El grado de resina condiciona el rango de operación segura y no todos los modelos son equivalentes en ese punto.

Reúna estos datos en una sola ficha antes de hablar con proveedores. Sirve para dos cosas: hace comparables las cotizaciones y evita que cada proveedor responda sobre supuestos distintos.

Cómo acordar una prueba en línea y criterios de aceptación

Ninguna ficha técnica certifica compatibilidad con su línea. La ficha describe la pieza; la compatibilidad es una propiedad del conjunto tarima–carga–equipo–recorrido. Por eso la validación termina en una prueba, y la prueba se acuerda antes de ejecutarla, no después.

Un acuerdo de prueba razonable define cinco cosas:

1. Alcance. Qué tramos se recorren, en qué sentido y a qué velocidad. Si la línea tiene giros o acumulación, deben estar incluidos: son los puntos donde aparecen los problemas.
2. Número de ciclos y condiciones. Cuántos recorridos completos, con qué peso, con qué patrón de carga y en qué rango de temperatura. Una prueba con carga ligera no dice nada sobre el comportamiento con carga nominal.
3. Criterios de aceptación medibles. Definidos antes de empezar y por escrito. Por ejemplo: sin atascos en ningún tramo, sin intervención manual, sin desalineación al salir de los giros, sin deformación visible de la base al terminar los ciclos acordados y sin daño al producto.
4. Quién observa y quién firma. Operación, mantenimiento o el integrador, y el proveedor de la tarima. La conclusión debe quedar registrada por las personas que estuvieron presentes.
5. Qué pasa si no se cumple. Si se ajusta el equipo, si se cambia la configuración de la tarima o si se descarta el modelo. Acordarlo de antemano evita que la prueba termine en discusión.

Un proveedor que afirme compatibilidad sin haber visto su línea está describiendo su producto, no su operación. En GT+plastics no declaramos que un modelo sea apto para un transportador antes de conocer el paso del equipo, el sentido de avance y las condiciones de la carga.

Qué registrar antes de autorizar el cambio

Cuando la prueba termina, lo que queda debe poder revisarse meses después sin depender de la memoria de quien estuvo presente. Registre estos cinco puntos:

1. La ficha del conjunto: tarima, carga, dimensiones reales y peso, tal como se probaron.
2. Los datos del equipo: tipo de transportador por tramo, paso, sentido de avance y velocidad durante la prueba.
3. El resultado contra cada criterio de aceptación, punto por punto, incluidas las incidencias menores.
4. El estado físico de las tarimas al terminar, con fotografía de la base.
5. La conclusión y quién la firma, con fecha.

Ese expediente es también el insumo del caso de negocio. Si el cambio implica sustituir proveedor o material, el procedimiento para presentarlo —incidencias documentadas, comparación de costo a tres años y piloto acotado— está en cómo justificar un cambio de tarimas ante Dirección y Finanzas. Y si está en la etapa previa, la de elegir con quién probar, los criterios están en cómo elegir proveedor de tarimas plásticas.
